LED封裝技術大都是在分立器件封裝技術基礎上發展與演變而來的，但卻有很大的特殊性。一般情況下，分立器件的管芯被密封在封裝體內，封裝的作用主要是保護管芯和完成電氣互連。而LED封裝則是完成輸出電信號，保護管芯正常工作。現給大家介紹40種封裝技術。

　　1、BGA封裝(ballgridarray)

　　球形觸點陳列，表面貼裝型封裝之一。在印刷基板的背面按陳列方式制作出球形凸點用以代替引腳，在印刷基板的正面裝配LSI芯片，然后用模壓樹脂或灌封方法進行密封。也稱為凸點陳列載體(PAC)。引腳可超過200，是多引腳LSI用的一種封裝。封裝本體也可做得比QFP(四側引腳扁平封裝)小。例如，引腳中心距為1.5mm的360引腳BGA僅為31mm見方;而引腳中心距為0.5mm的304引腳QFP為40mm見方。

　　而且BGA不用擔心QFP那樣的引腳變形問題。該封裝是美國Motorola公司開發的，首先在便攜式電話等設備中被采用，今后在美國有可能在個人計算機中普及。Z初，BGA的引腳(凸點)中心距為1.5mm，引腳數為225?，F(xiàn)在也有一些LSI廠家正在開發500引腳的BGA。BGA的問題是回流焊后的外觀檢查?，F(xiàn)在尚不清楚是否有效的外觀檢查方法。有的認為，由于焊接的中心距較大，連接可以看作是穩定的，只能通過功能檢查來處理。美國Motorola公司把用模壓樹脂密封的封裝稱為OMPAC，而把灌封方法密封的封裝稱為GPAC(見OMPAC和GPAC)。

　　2、BQFP封裝(quadflatpackagewithbumper)

　　帶緩沖墊的四側引腳扁平封裝。QFP封裝之一，在封裝本體的四個角設置突起(緩沖墊)以防止在運送過程中引腳發生彎曲變形。美國半導體廠家主要在微處理器和ASIC等電路中采用此封裝。引腳中心距0.635mm，引腳數從84到196左右(見QFP)。

　　
　　3、碰焊PGA封裝(buttjointpingridarray)

　　表面貼裝型PGA的別稱(見表面貼裝型PGA)。

　　4、C-(ceramic)封裝

　　表示陶瓷封裝的記號。例如，CDIP表示的是陶瓷DIP。是在實際中經常使用的記號。

　　5、Cerdip封裝

　　用玻璃密封的陶瓷雙列直插式封裝，用于ECLRAM，DSP(數字信號處理器)等電路。帶有玻璃窗口的Cerdip用于紫外線擦除型EPROM以及內部帶有EPROM的微機電路等。引腳中心距2.54mm，引腳數從8到42。在日本，此封裝表示為DIP-G(G即玻璃密封的意思)。

　　6、Cerquad封裝

　　表面貼裝型封裝之一，即用下密封的陶瓷QFP，用于封裝DSP等的邏輯LSI電路。帶有窗口的Cerquad用于封裝EPROM電路。散熱性比塑料QFP好，在自然空冷條件下可容許1.5～2W的功率。但封裝成本比塑料QFP高3～5倍。引腳中心距有1.27mm、0.8mm、0.65mm、0.5mm、0.4mm等多種規格。引腳數從32到368。

　　帶引腳的陶瓷芯片載體，表面貼裝型封裝之一，引腳從封裝的四個側面引出，呈丁字形。帶有窗口的用于封裝紫外線擦除型EPROM以及帶有EPROM的微機電路等。此封裝也稱為QFJ、QFJ-G(見QFJ)。

　　7、CLCC封裝(ceramicleadedchipcarrier)

　　帶引腳的陶瓷芯片載體，表面貼裝型封裝之一，引腳從封裝的四個側面引出，呈丁字形。帶有窗口的用于封裝紫外線擦除型EPROM以及帶有EPROM的微機電路等。此封裝也稱為QFJ、QFJ-G(見QFJ)。

　　8、COB封裝(chiponboard)

　　板上芯片封裝，是裸芯片貼裝技術之一，半導體芯片交接貼裝在印刷線路板上，芯片與基板的電氣連接用引線縫合方法實現，芯片與基板的電氣連接用引線縫合方法實現，并用樹脂覆蓋以確?？?性。雖然COB是Z簡單的裸芯片貼裝技術，但它的封裝密度遠不如TAB和倒片焊技術。

　　9、DFP(dualflatpackage)

　　雙側引腳扁平封裝。是SOP的別稱(見SOP)。以前曾有此稱法，現在已基本上不用。

　　10、DIC(dualin-lineceramicpackage)

　　陶瓷DIP(含玻璃密封)的別稱(見DIP).

　　11、DIL(dualin-line)DIP的別稱(見DIP)。

　　歐洲半導體廠家多用此名稱。

　　12、DIP(dualin-linepackage)雙列直插式封裝。

　　插裝型封裝之一，引腳從封裝兩側引出，封裝材料有塑料和陶瓷兩種。DIP是Z普及的插裝型封裝，應用范圍包括標準邏輯IC，存貯器LSI，微機電路等。

　　引腳中心距2.54mm，引腳數從6到64。封裝寬度通常為15.2mm。有的把寬度為7.52mm和10.16mm的封裝分別稱為skinnyDIP和slimDIP(窄體型DIP)。但多數情況下并不加區分，只簡單地統稱為DIP。另外，用低熔點玻璃密封的陶瓷DIP也稱為cerdip(見cerdip)。

　　13、DSO(dualsmallout-lint)

　　雙側引腳小外形封裝。SOP的別稱(見SOP)。部分半導體廠家采用此名稱。

　　14、DICP(dualtapecarrierpackage)

　　雙側引腳帶載封裝。TCP(帶載封裝)之一。引腳制作在絕緣帶上并從封裝兩側引出。由于利用的是TAB(自動帶載焊接)技術，封裝外形非常薄。常用于液晶顯示驅動LSI，但多數為定制品。另外，0.5mm厚的存儲器LSI簿形封裝正處于開發階段。在日本，按照EIAJ(日本電子機械工業)會標準規定，將DICP命名為DTP。

　　15、DIP(dualtapecarrierpackage)

　　同上。日本電子機械工業會標準對DTCP的命名(見DTCP)。

　　16、FP(flatpackage)

　　扁平封裝。表面貼裝型封裝之一。QFP或SOP(見QFP和SOP)的別稱。部分半導體廠家采用此名稱。

　　17、Flip-chip

　　倒焊芯片。裸芯片封裝技術之一，在LSI芯片的電極區制作好金屬凸點，然后把金屬凸點與印刷基板上的電極區進行壓焊連接。封裝的占有面積基本上與芯片尺寸相同。是所有封裝技術中體積Z小、Z薄的一種。

　　但如果基板的熱膨脹系數與LSI芯片不同，就會在接合處產生反應，從而影響連接的可靠性。因此必須用樹脂來加固LSI芯片，并使用熱膨脹系數基本相同的基板材料。其中SiS756北橋芯片采用Z新的Flip-chip封裝，全面支持AMDAthlon64/FX中央處理器。支持PCIExpressX16接口，提供顯卡Z高8GB/s雙向傳輸帶寬。支持Z高HyperTransportTechnology，Z高2000MT/sMHz的傳輸帶寬。內建矽統科技獨家AdvancedHyperStreamingTechnology，MuTIOL1GTechnology。

　　18、FQFP(finepitchquadflatpackage)

　　小引腳中心距QFP。通常指引腳中心距小于0.65mm的QFP(見QFP)。部分導導體廠家采用此名稱。塑料四邊引出扁平封裝PQFP(PlasticQuadFlatPackage)PQFP的封裝形式Z為普遍。其芯片引腳之間距離很小，引腳很細，很多大規?；虺蠹呻娐范疾捎眠@種封裝形式，引腳數量一般都在100個以上。Intel系列CPU中80286、80386和某些486主板芯片采用這種封裝形式。此種封裝形式的芯片必須采用SMT技術(表面安裝設備)將芯片與電路板焊接起來。采用SMT技術安裝的芯片不必在電路板上打孔，一般在電路板表面上有設計好的相應引腳的焊點。將芯片各腳對準相應的焊點，即可實現與主板的焊接。用這種方法焊上去的芯片，如果不用專用工具是很難拆卸下來的。SMT技術也被廣泛的使用在芯片焊接領域，此后很多高級的封裝技術都需要使用SMT焊接。

　　以下是一顆AMD的QFP封裝的286處理器芯片。0.5mm焊區中心距，208根I/O引腳，外形尺寸28?28mm，芯片尺寸10?10mm，則芯片面積/封裝面積=10?10/28?28=1：7.8，由此可見QFP比DIP的封裝尺寸大大減小了。

　　19、CPAC(globetoppadarraycarrier)

　　美國Motorola公司對BGA的別稱(見BGA)。

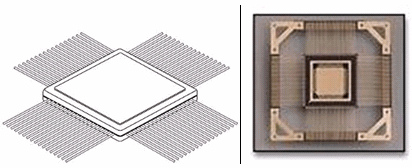

　　20、CQFP軍用晶片陶瓷平版封裝(CeramicQuadFlat-packPackage)

　　右邊這顆晶片為一種軍用晶片封裝(CQFP)，這是封裝還沒被放入晶體以前的樣子。這種封裝在軍用品以及航太工業用晶片才有機會見到。晶片槽旁邊有厚厚的黃金隔層(有高起來，照片上不明顯)用來防止輻射及其他干擾。外圍有螺絲孔可以將晶片牢牢固定在主機板上。而Z有趣的就是四周的鍍金針腳，這種設計可以大大減少晶片封裝的厚度並提供極佳的散熱。

　　21、H-(withheatsink)

　　表示帶散熱器的標記。例如，HSOP表示帶散熱器的SOP。

　　
　　22、PinGridArray(SurfaceMountType)

　　表面貼裝型PGA。通常PGA為插裝型封裝，引腳長約3.4mm。表面貼裝型PGA在封裝的底面有陳列狀的引腳，其長度從1.5mm到2.0mm。貼裝采用與印刷基板碰焊的方法，因而也稱為碰焊PGA。因?yàn)橐_中心距只有1.27mm，比插裝型PGA小一半，所以封裝本體可制作得不怎么大，而引腳數比插裝型多(250～528)，是大規模邏輯LSI用的封裝。封裝的基材有多層陶瓷基板和玻璃環氧樹脂印刷基數。以多層陶瓷基材制作封裝已經實用化。

　　PGA封裝威剛迷你DDR333本內存

　　23、JLCC封裝(J-leadedchipcarrier)

　　J形引腳芯片載體。指帶窗口CLCC和帶窗口的陶瓷QFJ的別稱(見CLCC和QFJ)。部分半導體廠家采用的名稱。

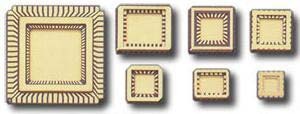

　　24、LCC封裝(Leadlesschipcarrier)

　　無引腳芯片載體。指陶瓷基板的四個側面只有電極接觸而無引腳的表面貼裝型封裝。是高速和高頻IC用封裝，也稱為陶瓷QFN或QFN-C(見QFN)。

　　25、LGA封裝(landgridarray)

　　觸點陳列封裝。即在底面制作有陣列狀態坦電極觸點的封裝。裝配時插入插座即可?，F(xiàn)已實用的有227觸點(1.27mm中心距)和447觸點(2.54mm中心距)的陶瓷LGA，應用于高速邏輯LSI電路。

　　LGA與QFP相比，能夠以比較小的封裝容納更多的輸入輸出引腳。另外，由于引線的阻抗小，對于高速LSI是很適用的。但由于插座制作復雜，成本高，現在基本上不怎么使用。預計今后對其需求會有所增加。

　　AMD的2.66GHz雙核心的OpteronF的SantaRosa平臺

　　26、LOC封裝(leadonchip)

　　芯片上引線封裝。LSI封裝技術之一，引線框架的前端處于芯片上方的一種結構，芯片的中心附近制作有凸焊點，用引線縫合進行電氣連接。與原來把引線框架布置在芯片側面附近的結構相比，在相同大小的封裝中容納的芯片達1mm左右寬度。

　　日立金屬推出2.9mm見方3軸加速度傳感器

　　27、LQFP封裝(lowprofilequadflatpackage)

　　薄型QFP。指封裝本體厚度為1.4mm的QFP，是日本電子機械工業會根據制定的新QFP外形規格所用的名稱。

　　28、L-QUAD封裝

　　陶瓷QFP之一。封裝基板用氮化鋁，基導熱率比氧化鋁高7～8倍，具有較好的散熱性。封裝的框架用氧化鋁，芯片用灌封法密封，從而抑制了成本。是為邏輯LSI開發的一種封裝，在自然空冷條件下可容許W3的功率?，F(xiàn)已開發出了208引腳(0.5mm中心距)和160引腳(0.65mm中心距)的LSI邏輯用封裝，并于1993年10月開始投入批量生產。

　　29、MCM封裝(multi-chipmodule)

　　多芯片組件。將多塊半導體裸芯片組裝在一塊布線基板上的一種封裝。

　　根據基板材料可分為MCM-L，MCM-C和MCM-D三大類。

　　MCM-L是使用通常的玻璃環氧樹脂多層印刷基板的組件。布線密度不怎么高，成本較低。

　　MCM-C是用厚膜技術形成多層布線，以陶瓷(氧化鋁或玻璃陶瓷)作為基板的組件，與使用多層陶瓷基板的厚膜混合IC類似。兩者無明顯差別。布線密度高于MCM-L。

　　MCM-D是用薄膜技術形成多層布線，以陶瓷(氧化鋁或氮化鋁)或Si、Al作為基板的組件。布線密謀在三種組件中是Z高的，但成本也高。

　　30、MFP封裝(miniflatpackage)

　　小形扁平封裝。塑料SOP或SSOP的別稱(見SOP和SSOP)。部分半導體廠家采用的名稱。

　　31、MQFP封裝(metricquadflatpackage)

　　按照J(rèn)EDEC(美國聯合電子設備委員會)標準對QFP進行的一種分類。指引腳中心距為0.65mm、本體厚度為3.8mm～2.0mm的標準QFP(見QFP)。

　　32、MQUAD封裝(metalquad)

　　美國Olin公司開發的一種QFP封裝?；迮c封蓋均采用鋁材，用粘合劑密封。在自然空冷條件下可容許2.5W～2.8W的功率。日本新光電氣工業公司于1993年獲得特許開始生產。

　　33、MSP封裝(minisquarepackage)

　　QFI的別稱(見QFI)，在開發初期多稱為MSP。QFI是日本電子機械工業會規定的名稱。

　　34、OPMAC封裝(overmoldedpadarraycarrier)

　　模壓樹脂密封凸點陳列載體。美國Motorola公司對模壓樹脂密封BGA采用的名稱(見BGA)。

　　35、P-(plastic)封裝

　　表示塑料封裝的記號。如PDIP表示塑料DIP。

　　36、PAC封裝(padarraycarrier)

　　凸點陳列載體，BGA的別稱(見BGA)。

　　37、PCLP(printedcircuitboardleadlesspackage)

　　印刷電路板無引線封裝。日本富士通公司對塑料QFN(塑料LCC)采用的名稱(見QFN)。引腳中心距有0.55mm和0.4mm兩種規格。目前正處于開發階段。

　　38、PFPF(plasticflatpackage)

　　塑料扁平封裝。塑料QFP的別稱(見QFP)。部分LSI廠家采用的名稱。

　　39、PGA(pingridarray)

　　陳列引腳封裝。插裝型封裝之一，其底面的垂直引腳呈陳列狀排列。封裝基材基本上都采用多層陶瓷基板。在未專門表示出材料名稱的情況下，多數為陶瓷PGA，用于高速大規模邏輯LSI電路。成本較高。引腳中心距通常為2.54mm，引腳數從64到447左右。了為降低成本，封裝基材可用玻璃環氧樹脂印刷基板代替。也有64～256引腳的塑料PGA。另外，還有一種引腳中心距為1.27mm的短引腳表面貼裝型PGA(碰焊PGA)。(見表面貼裝型PGA)。

　　40、PiggyBack

　　馱載封裝。指配有插座的陶瓷封裝，形關與DIP、QFP、QFN相似。在開發帶有微機的設備時用于評價程序確認操作。例如，將EPROM插入插座進行調試。這種封裝基本上都是定制品，市場上不怎么流通。
